COMOTIX® Contact

Überwachung potentialfreier Kontakte / Ausgänge Fernalarm & Alarmweiterleitung

• Überwachung potentialfreier Kontakte / Schalter
• Reed-Kontakte an Toren, Türen oder Fenstern
• Schwimmerschalter, z.B. an Pumpen
• Signal-Relais an Lüftungen und Kühlungen , z.B. Medikamentenkühlschrank nach DIN 58345
• Störmeldungs-Ausgänge an Heizungsanlagen
• Alarm-Weiterleitung von Rauchmeldern an beliebig viele Empfänger (Rauchmelder-Wählgerät)



Der COMOTIX® Contact Melder verfügt über ein 1,50m langes Kabel mit 2 offenen Enden.
Diese Enden können Sie mit den unterschiedlichsten Kontakten verbinden.

Einstellungen

Die gewünschten Einstellungen zur Kontaktüberwachung können Sie in der Melder-Einzelansicht vornehmen (über Ansicht „Geräte“).
Hier stellen Sie ein, z.B. ob ein Alarm gesendet werden soll, wenn der angeschlossene Kontakt geöffnet oder geschlossen wird:

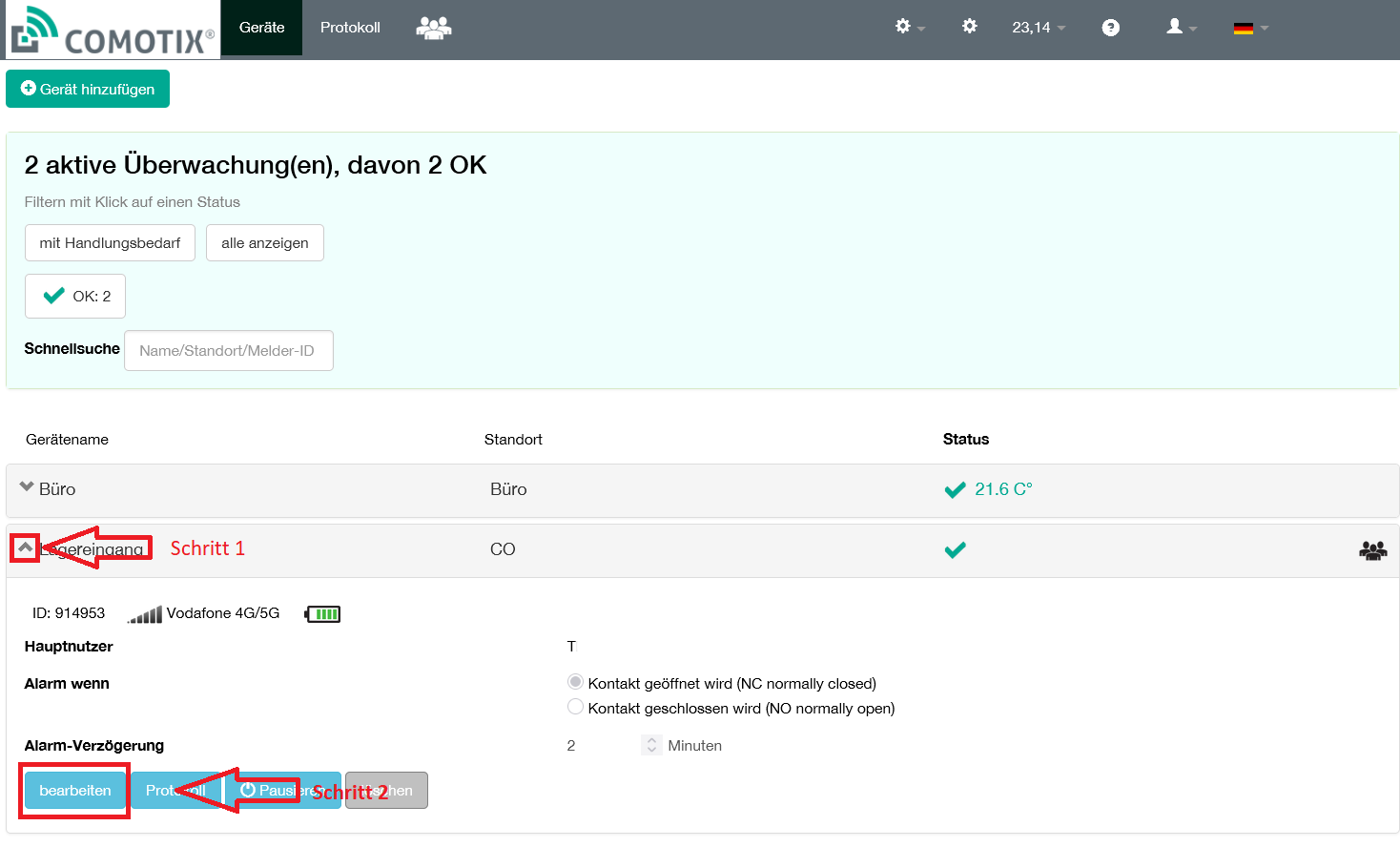

Schritt 1

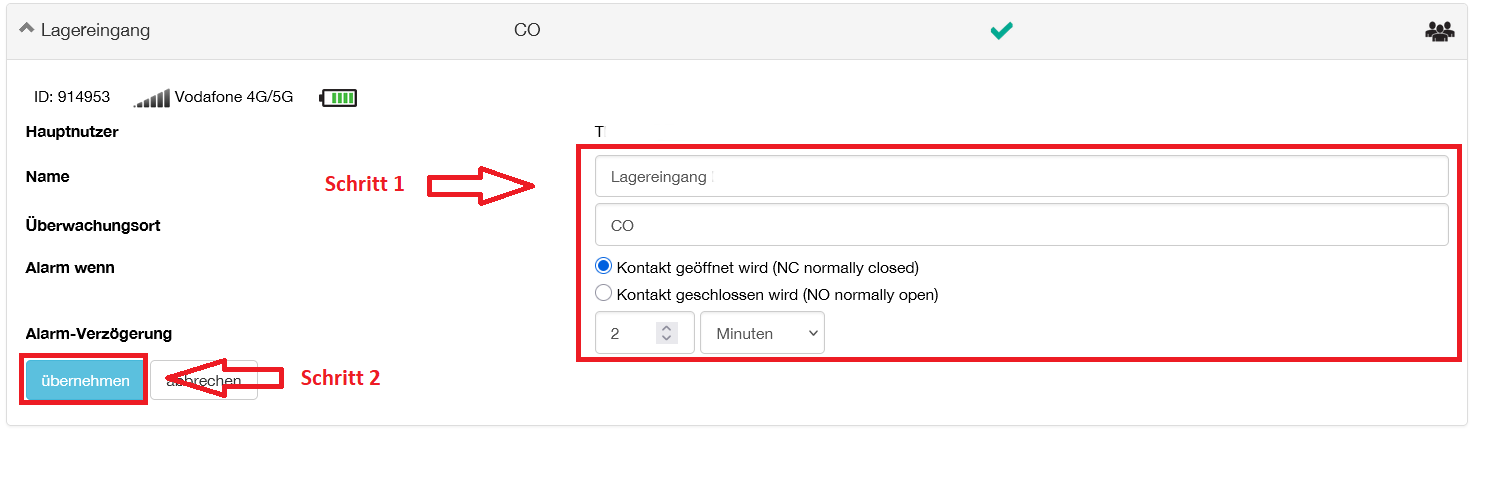

Schritt 2

So überprüfen Sie die Sensorfunktion

1. Taster „Test“ drücken. Es ertönt ein kurzer Piepston.
2. Nun die Kontakte schließen und wieder öffnen (potentialfreie Kontakte) oder . Reedkontakt und Magnet nah genug beieinander halten (Reedkontakt), ertönt ein Signalton ist alles in Ordnung.
3. Nun ist also sichergestellt, dass Reedkontakt und Magnet oder die Kabelenden (bei potentialfreien Kontakten) korrekt installiert sind. Der Testmodus endet nach 2 Minuten automatisch oder Sie beenden ihn manuell vorzeitig durch erneutes Drücken des „Test“ Tasters.
4. Abschließend sendet der Melder eine „Betriebsbereit“-Meldung

Anwendungsbeispiele*



Schwimmerschalter



Reed-Kontakte



*nur Anwendungsbeispiele (nicht im Lieferumfang enthalten)!



Anwendungsbeispiel Heizungsmelder

An vielen Heizungen oder Kühlungen steht ein Ausgang für „Sammelstörmeldung (Ausgang A0).
