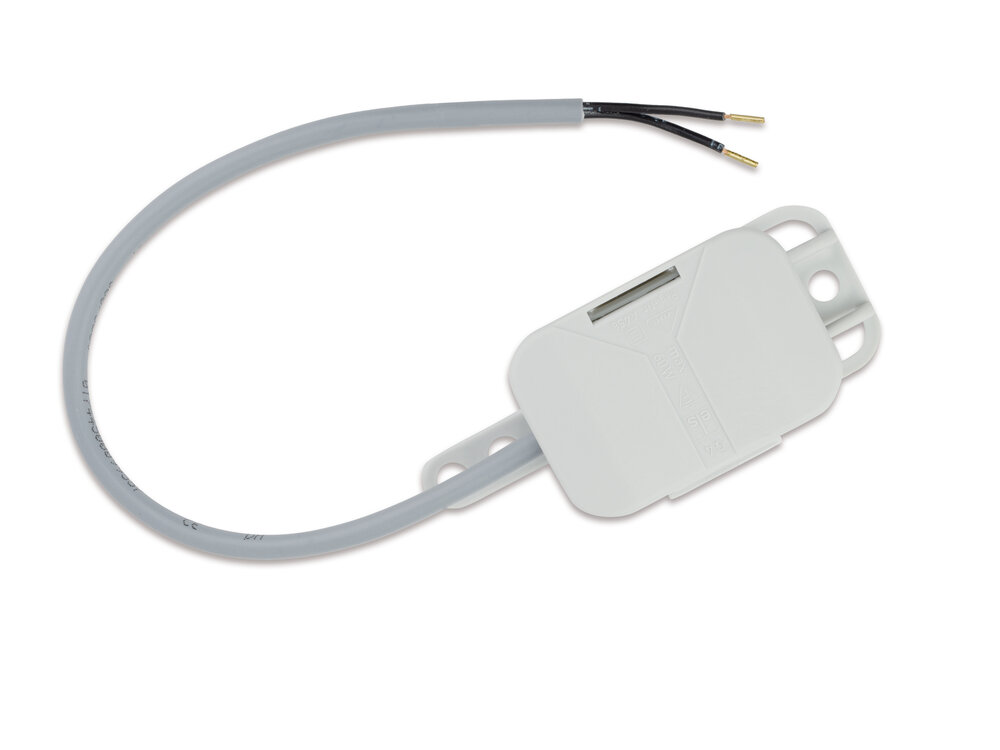

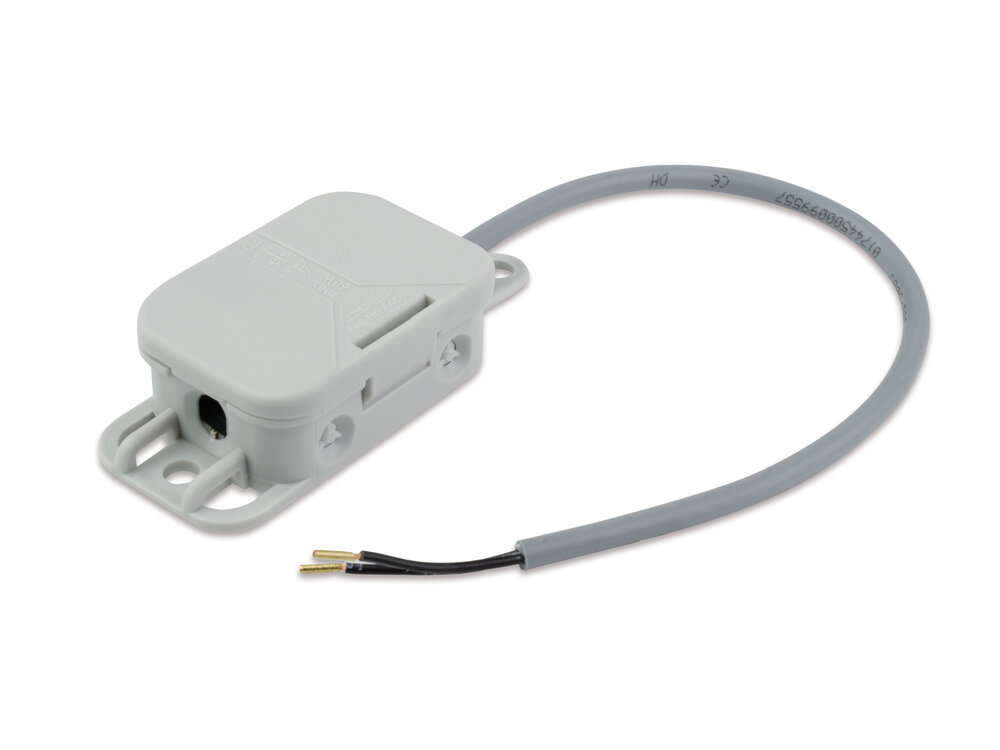

230V Adapter für COMOTIX Contact

Der 230V-Adapter ermöglicht den Anschluss von 230V-Alarmausgängen, z.B. an Heizungen, an einen COMOTIX Contact Melder.

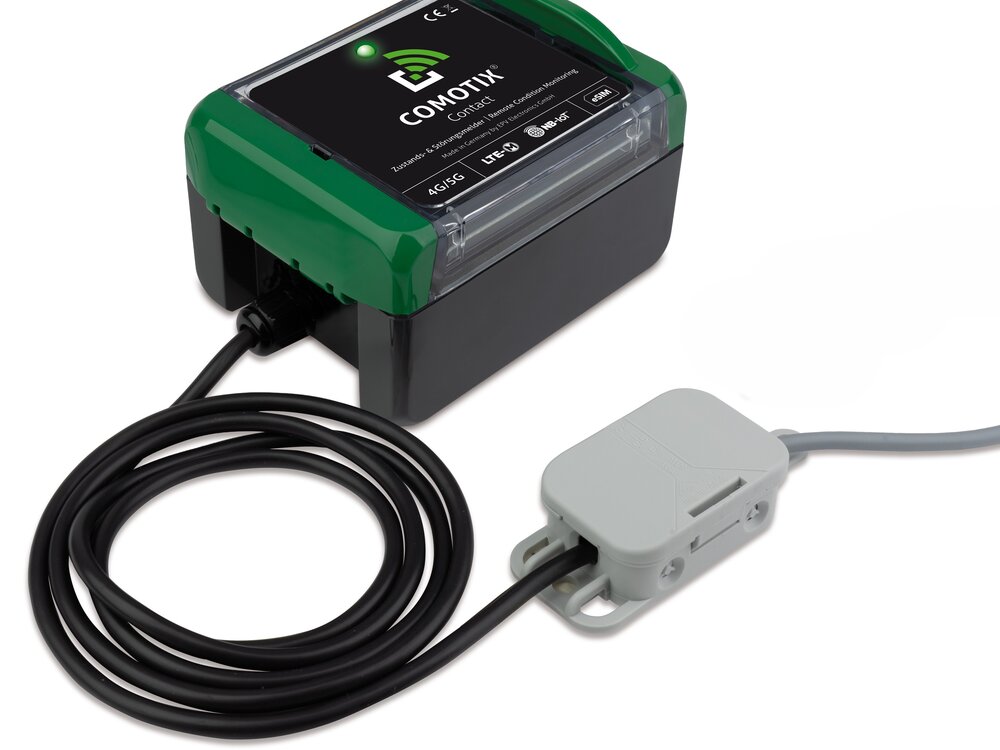

Damit ist die Integration eines potentialbehafteten Störkontaktes in die smarte Fernüberwachung möglich. Der Adapter wird zwischen 230V-Störausgang und Melder geschaltet:

Das bereits vorhandene Kabel am 230V-Adapter wird an den 230V Störausgang angeschlossen.
Das Kabel des COMOTIX Contact Melders wird an die Klemme im Schaltadapter angeschlossen.

Bitte beachten Sie dabei die Polarität des Kabels:

• Die braune Ader an den oberen „+“-Schraubkontakt,
• die weiße Ader an den unteren „-“-Schraubkontakt. Für die Zugentlastung des Kabels liegt ein Kabelbinder bei.

Der 230V-Adapter stellt logisch einen Schließer dar, d.h. geschlossen, wenn 230V anliegen. Bitte stellen Sie die Logik in den Melder-Einstellungen passend zu Ihrer jeweiligen Anwendung ein.

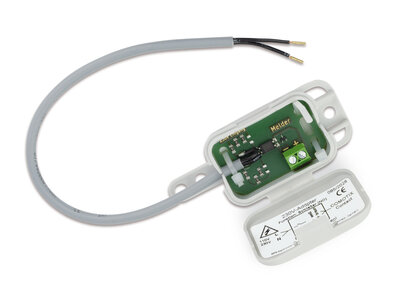

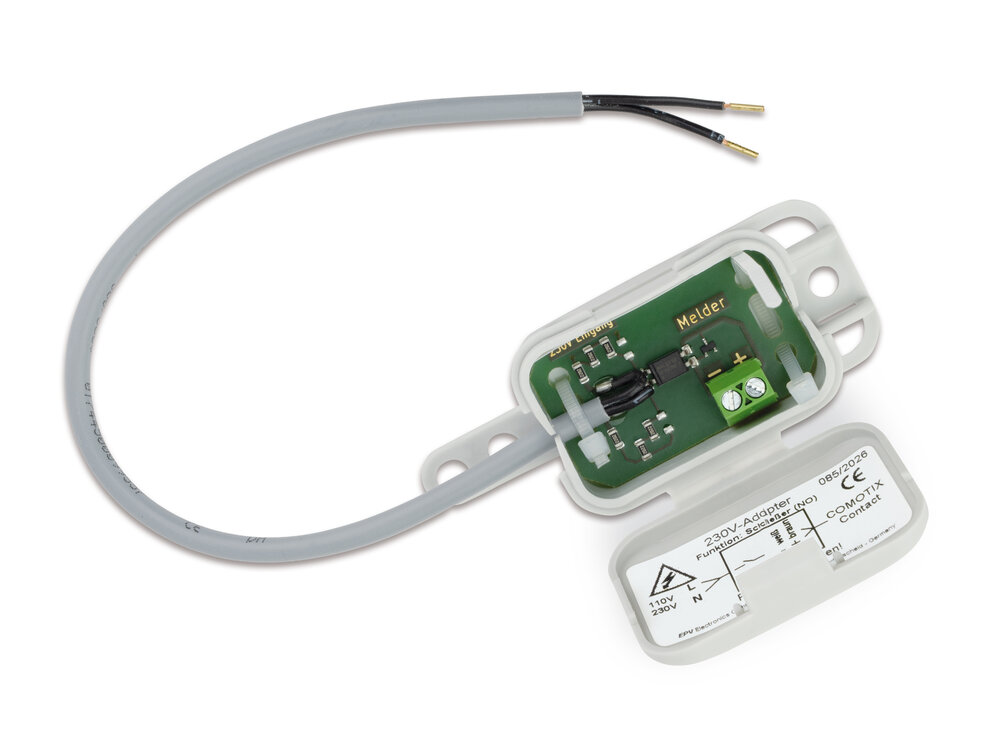

Zum Öffnen des Gehäuses einen Schlitzschraubendreher in den Schlitz einführen und aufhebeln.
